八通道PT100/PT1000溫度顯示巡檢儀（帶開關量）
- 品牌：???YY
- 型號：???YY-F860
簡單介紹

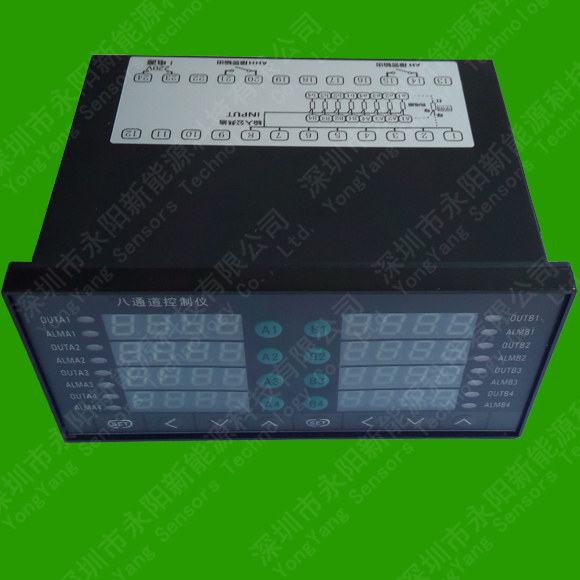

永陽YY-F860型溫度儀表是八路溫度報警儀，可以同時配接8路PT100傳感器、八排數碼管分別顯示八路溫度值，公共上限報警、上上限報警方式、整機控制性能精確可靠。注：本儀表為兩只4通道的儀表組合為八路儀表，分左右兩部分。
YY-F860系列八通道PT100/PT1000溫度顯示巡檢儀（帶開關量）
一、技術性能
1、輸入類型：Pt100（-199.9～600.0℃）
2、繼電器輸出觸點容量： 繼電器220V 2A(阻性負載)
3、測量精度：±0.5F·S±1字
4、工作電源：AC100～242V 50/60Hz 功耗：小于4W
5、儀表工作環境：0～50℃，相對濕度≤85％RH，無腐蝕性及無強電磁輻射場合
6、外型尺寸： 160×80×110 開孔尺寸：152×76

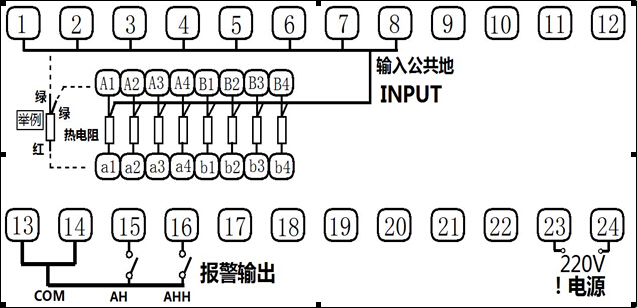

二、接線圖（僅供參考，以儀表上接線圖為準）
三、儀表使用
1、一級菜單設置
按功能鍵（SET鍵）3秒，進入一級菜單，此時‘第1路顯示窗’和‘第2路顯示窗’分別顯示參數符號和參數值，可分別按?（移位鍵）、▲、▼三鍵來更改參數值，修改完成后按SET鍵保存進入下一個參數；同樣方法修改其它參數。各參數見下表：
|
序 號 |
提示符 |
名 稱 |
設 定 范 圍 |
說 明 |
出廠值 |
|
|
一 級 菜 單 |
0 |
LOCK |
密碼鎖 |
0～50 |
密碼鎖為18時，允許修改所有參數， 不為18時禁止修改所有參數 |
18 |
|
1 |
OPb |
副輸出方式 |
0～2 |
0.無副輸出； 1.RS485串口通訊 2.帶微打功能 |
0 |
|
|
2 |
Add |
通訊地址 |
1～64 （1～9999分） |
儀表在集中控制系統中的編號(在帶 微型打印功能時，作打印間隔時間) |
1 |
|
|
3 |
BAUD |
通訊波特率 |
0～3 |
0：1200；1：2400；2：4800； 3：9600 |
9600 |
|
2、二級菜單設置
各通道參數分別按A1、A2、A3、A4、B1、B2、B3、B4鍵三秒進入相對應的通道菜單項，可按?、▲、▼三鍵來更改參數值修改完成后按SET鍵保存進入下一個參數；各參數見下表：
|
序 號 |
提示符 |
名 稱 |
設 定 范 圍 |
說 明 |
出廠值 |
|
|
二 級 菜 單
各通 道對 應的 參數 |
4 |
AH＋N (N=1~4) |
N通道上限溫 度報警值 |
范圍由DIL、DIH 決定 |
當溫度值PV>=該值時， 該通道上限指示燈（綠燈）點亮， AH報警繼電器吸合， 當溫度值PV<=該值-HY(回差）時， 該通道上限報警取消，對應報警指示燈熄滅。 |
隨機 |
|
5 |
AHH＋N |
N通道上上限 溫度報警值 |
范圍由DIL、DIH 決定 |
當溫度值PV>=該值時， 該通道上限指示燈（紅燈）點亮， AHH報警繼電器吸合， 當溫度值PV<=該值-HY(回差）時， 該通道上上 限報警取消，對應報警指示燈熄滅。 |
隨機 |
|
|
6 |
ALP+N |
報警選項 |
0～1 |
ALP=0，屏蔽該通道報警功能 ALP=1，允許該通道報警功能 |
1 |
|
|
7 |
SC＋N |
誤差修正值 |
±20.0 |
傳感器的誤差修正值 |
0 |
|
|
8 |
Hy＋N |
報警回差 |
0.1～50.0 |
說明見上面4、5兩欄的說明 |
1.0 |
|
|
9 |
dp＋N |
小數點位置 |
0~1 |
0. 無小數點; 1.有小數點 |
0 |
|
|
10 |
Sn＋N |
輸入規格 |
Pt100 |
本款固定傳感器為PT100 |
PT100 |
|
|
11 |
DIL＋N |
設定值下限 |
量程起點 ～DIH |
此參數限制了設定值的下限 |
隨機 |
|
|
12 |
DIH＋N |
設定值上限 |
DIL～滿量程 |
此參數限制了設定值的上限 |
隨機 |
|
四、報警過程：
八個通道共同控制一個上限報警繼電器AH常開觸點的閉合、一個上上限報警繼電器AHH常開觸點的閉合
當有任何一路發生上限報警時， 上限報警繼電器AH吸合， 無任何通道發生上限報警則報警繼電器AH才斷開。
當某通道ALP+N參數為0時， 該通道將不參與報警， 為1時， 參與報警， 儀表出廠默認為1
當有任何一路發生上上限報警時， 上上限報警繼電器AHH吸合， 無任何通道發生上上限報警則報警繼電器AHH才斷開。
五、錯誤信息
1． 當儀表窗口顯示“HH或LL”時，請檢查傳感器接線是否正確。
2． 當發現通道間溫度互相有影響時，請檢查所配傳感器是否為隔離型的。
